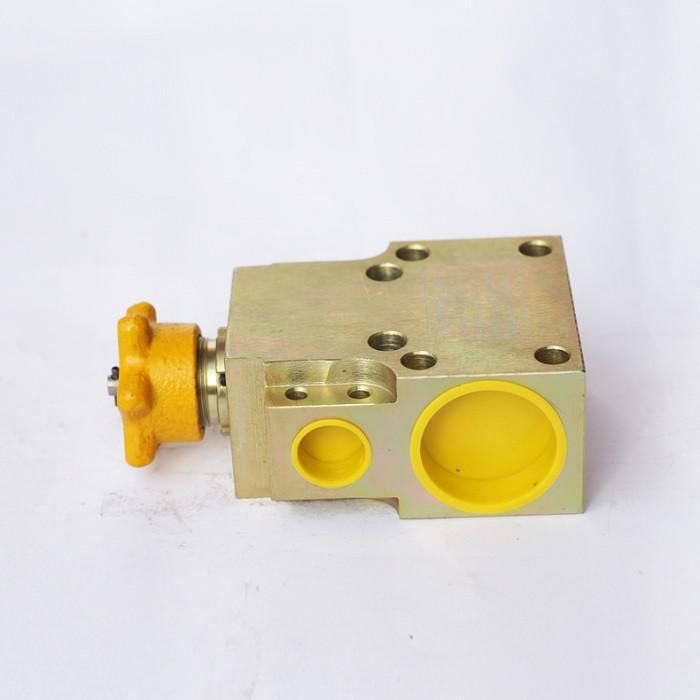

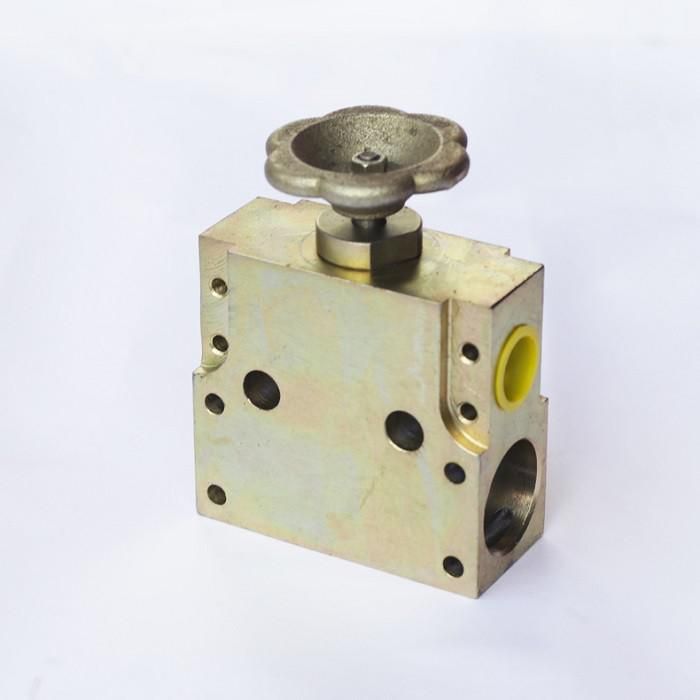

PJF-25/13平面截止閥
一、產品說明:一適用于煤礦井下液壓支架管路系統中,閥桿下端設置一小孔,與閥桿上的密封件形成一次平衡,閥桿上端的小孔與活塞上的密封件形成二次平衡,牽引手輪壓蓋內加自潤滑平墊。本產品實現了液動力二級平衡,提供了一種大流量帶壓操作扭矩輕,可快速敏捷開啟和關閉的新型截止閥。用于液壓管路系統中作為工作閥液的截止斷路在支架中,接在主干路與操作閥之間,當修檢反架時用該閥將支架與主干路隔開;零部件清潔后組裝,產品內部雜質小于10mg,產品組裝后,運動件運作靈活,無卡阻現象,整機不應有機械損傷;產品儲運應有防銹防塵措施;FJP產品制造和驗收按mt419-1995標準執行<!--?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" /-->
二、執行標準:MT419-1995《液壓支架用閥》
三、結構組成:
本閥主要由包括閥體、閥座、閥墊、閥桿、導套、活塞、閥蓋、牽引手輪、壓蓋組成。
四、技術參數:
1、工作壓力:15-20MPa
2、注液時手把力:157N
3、工作介質:含1%-2%M10的乳化液
五、儲存:
安全閥儲存時應排除凈腔內液體,清洗干凈,且涂低凝5號防銹液壓油;同時將進、回液口堵上塑料塞,并放置于清潔于干燥處保存。
訂貨須知 ?、儆嗀洉r(shí)須說明產品名稱,型號及其規格,同時說明訂貨數量等 ②對特殊要求的產品可協商解決
