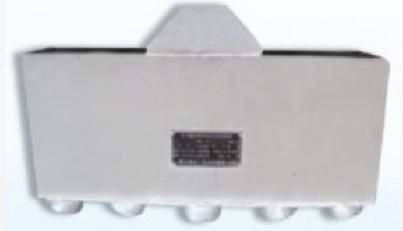

ZJP-2F掘進機二次負壓降塵器
ZJP-2F掘進機二次負壓降塵器使用說明書
用途
主要用于煤礦井下需要高壓噴霧降塵的場合,是各類掘進機采掘工作面采用高壓噴霧降塵的關鍵設備之一。用于高瓦斯礦井還具有淡裁割滾筒附近瓦斯聚集的作用。
適應于煤礦井下風速小于20m/s的任何作業場所,主要是綜掘工作面。
產品的執行標準:Q/HK012-2012《ZJP-2F掘進機二次負壓降塵器》
產品特點
所配高壓水泵結構緊湊、體積小、單位水功率高,方便煤礦井下運輸。
供水自動控制水箱適應供水壓力高,可保證使用過程中水箱供水水位穩定,水滿后自動關閉進水閥,水位下降后自動恢復補水,無須人工控制。
二次負壓降塵器同時具有攔截粉塵外溢的汽霧流屏障和含塵氣凈化系統,裝置體積小,安裝方便、維護容易,能夠?qū)崿F(xiàn)對采煤機割煤產塵的有效控制。
配套高壓泵即可用于高壓噴霧,也可用于工作面注水;如聚加入乳化液可作乳化液泵使用,適應性廣,可減少工作面降塵設備數量,降低使用成本。
調節降塵裝置上的緊固螺釘,可使降塵裝置實現在垂直面上一定范圍的上下旋轉,調節噴霧扇形的上下覆蓋范圍,以適應采煤機滾筒高度隨煤層高度變化的 特點。
對于有高壓水的工作場所,只安裝二次負壓降塵器即可實現該場所的噴霧降塵。
主要技術參數
1、霧流攔截角度 55°-82°
2、在空氣中汽霧流噴射距離 ≥5m
3、額定壓力 10Mpa
4、適用流量 20L/min-40L/min
5、適用水壓 5Mpa-12Mpa
6、工作噪聲 ≥85dB(A)
7、全降塵率 ≥85%
安裝使用
手動控制閥放置在便于手動操作的位置,二次降塵器通過根據掘進機的搖臂尺寸,設計的固定連接板,安裝在該連接板上。掘進機二次負壓降塵器安裝示意圖,見圖1:
1.進水管路 2.管卡 3.控制閥 4.高壓膠管 5.二次負壓降塵器 6連接板
圖1: 掘進機二次負壓降塵器安裝示意圖
