測塵自動噴霧裝置 粉塵超限自動噴霧裝置
粉塵超限自動噴霧裝置 測塵自動噴霧裝置 粉塵濃度超限自動噴霧裝置
用途:
主要用于煤礦井上、井下粉塵濃度較大的作業場所,實現粉塵超標時的噴霧降塵。

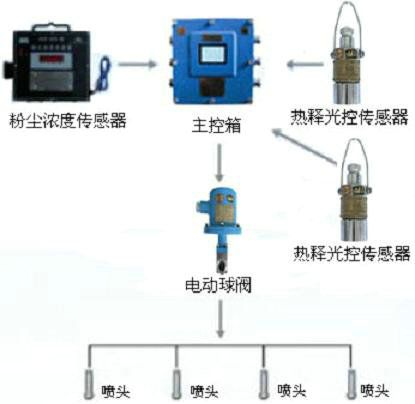

關聯設備
主控箱1臺、熱釋光控傳感器2臺、粉塵濃度傳感器1臺、電動球閥1臺
工作原理
該裝置由微電腦程序化自動控制,粉塵濃度低于粉塵濃度傳感器設定值時,裝置不工作;當粉塵濃度超過粉塵傳感器設定值時,粉塵濃度傳感器將信號送入主控箱,主控箱即控制電動球閥開啟噴霧灑水降塵。當熱釋光控傳感器探測到過往行人時,將信號傳遞到主控箱,主控箱即控制電動球閥關閉,停止噴霧灑水;人通過灑水區域后,熱釋光控傳感器無信號輸出,延時所設定的時間后,電動球閥開啟繼續噴霧。
主要技術參數
1、主控箱電源額定電壓: 127VAC
2、電動球閥動作額定電壓: 15VDC
3、主控箱本安輸出電壓: 12VDC
4、主控箱本安額定值輸出電流: 470mA
5、主控箱本安輸出額定值開路電壓: 12V/310mA ;15V/256mA
6、傳感器工作額定電壓: 12VDC
7、傳感器輸出信號: 3V/DC≤高電平≤12VDC;0V/DC≤低電平≤1VDC
8、裝置主控箱信號輸入: 高電平≥6.0V,低電平≤0.5V
9、動作控制時間: 5s~1200s可調,誤差±2s
10、適用水壓: 0.2~7.0MPa
11、工作方式: 連續
12. GCG1000型粉塵濃度傳感器的技術指標
測量范圍:0mg/m3~1000mg/m3
測量相對誤差:±10℅
采樣流量誤差:18L/min±2.5℅
工作電壓:9VDC~18VDC(本安)
工作電流:≤250mA
